可进行零部件和完成品的冷热冲击试验。本体由:电热器和储热系统构成的高温室、二次元冷冻系统和储冷系统构成的低温室和试验区三部分组成。通过气门的开闭急速交换试验区的冷热空气来实现对试验样品的冷热冲击。样品无须移动,减少了振动对样品的影响,且极有利于样品的在线测试。
ETAC公司根据20年以上冷热冲击试验设备的设计生产经验,开发了这款WINTECH系列拳头产品。
特点
1. 温度恢复快速
2. 样品静止
3. 高温/低温和高温/常温/低温两种模式
4. 全规格对应
适用标准
○IEC 68-2-14
○GB/T 2423.22 – 2002
○EIAJ – ED – 4701(试验方法105)
○MIL – STD – 883G(试验方法1010.8)
○MIL – STD – 202G(试验方法107.G)

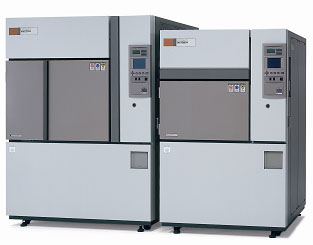

产品名称 |
气槽式冷热冲击试验箱
Air-to-Air Temp. Cycle Test Chamber |
适用试验 |
2槽或3槽式冷热冲击试验(试验样品静止方式) |
生产厂家 |
ETAC |
Model No. |
NT1230A |
NT530A |
性
能 |
试
验
区
域 |
低温试验温度范围 |
-65℃~0℃ |
高温试验温度范围 |
+60℃~200℃ |
温度复归性能 |
温度复归时间 |
4分钟以内 |
试验条件 |
低温暴露时间 |
-55℃:30分钟 |
常温暴露时间 |
常温:5分钟 |
高温暴露时间 |
150℃:30分钟 |
试验样品 |
塑料封装集成IC2.5kg |
传感器位置 |
风上 |
低温室 |
预冷温度范围 |
-75℃~-5℃ |
高温室 |
预热温度范围 |
+70℃~225℃ |
本体 |
构造 |
3槽式(试验室,高温室,低温室) |
试验槽内部尺寸(W×H×D) |
650×500×400 |
370×330×400 |
|
|
|
|
|
|
|
|
|
